AWS環境イメージ(AWSと外部ネットワークの通信)
こんにちは、ヒロです。
2回目の投稿は
・AWSと外部ネットワークの通信
のイメージ図です。

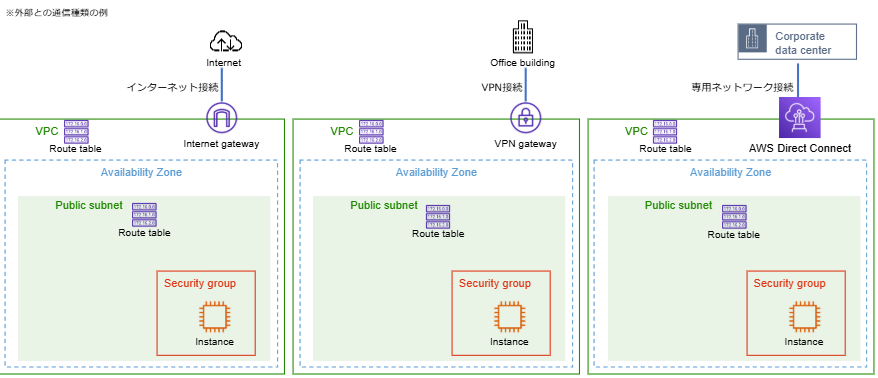

AWSと外部ネットワークの通信の例
AWSに用意されている様々な接続方式を利用して、AWS環境から
インターネットを含む外部ネットワークとの通信が可能です。
例として、以下3つの接続方式
インターネットゲートウェイ、仮想プライベートゲートウェイ、AWSダイレクトコネクト、
の通信イメージです。
■参考文書：
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/extend-intro.html
https://docs.aws.amazon.com/ja_jp/whitepapers/latest/aws-vpc-connectivity-options/introduction.html
ルートテーブルとセキュリティグループ
AWS(EC2インスタンス)と外部ネットワークのシンプルな接続を考えてみます。
通信は、ルートテーブルやセキュリティグループを介して行われます。
ルートテーブル
EC2インスタンスの通信は、
・EC2インスタンスが所属するサブネットに関連付けられたルートテーブル
で経路が判断されます。

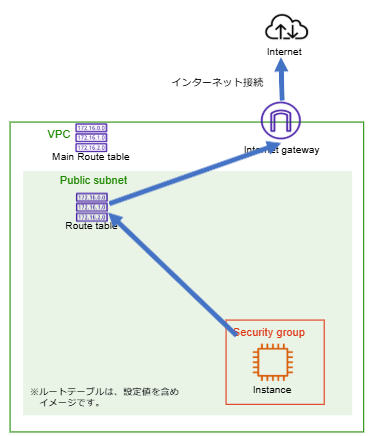

上図の例では、カスタムルートテーブルに
インタネットゲートウェイの情報を設定し
EC2インスタンスがインターネット通信しているイメージです。
ルートテーブルには、
・メインルートテーブル
→VPC作成時に割り当てられるルートテーブル
→他のルートテーブルが関連付けられていない
すべてのサブネットのルーティングを制御
・カスタムルートテーブル
→手動で追加するルートテーブル
→サブネットに関連付けが可能
があります。
■参考文書：
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/VPC_Route_Tables.html
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/VPC_Internet_Gateway.html
セキュリティグループ
セキュリティグループは、
プロトコルとポート番号に基づいて通信を制御します。
セキュリティグループのインバウンドルールや
アウトバウンドルールを編集し、運用に適した通信の制御を行います。

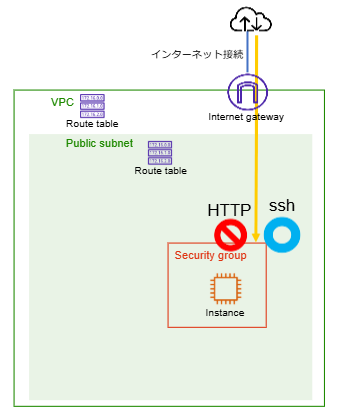

例えば上図は、
・EC2インスタンスはSSH通信は受け入れるが
・HTTP通信は拒否する
の状態です。
■参考文書：
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/VPC_SecurityGroups.html
https://docs.aws.amazon.com/ja_jp/AWSEC2/latest/UserGuide/security-group-rules-reference.html

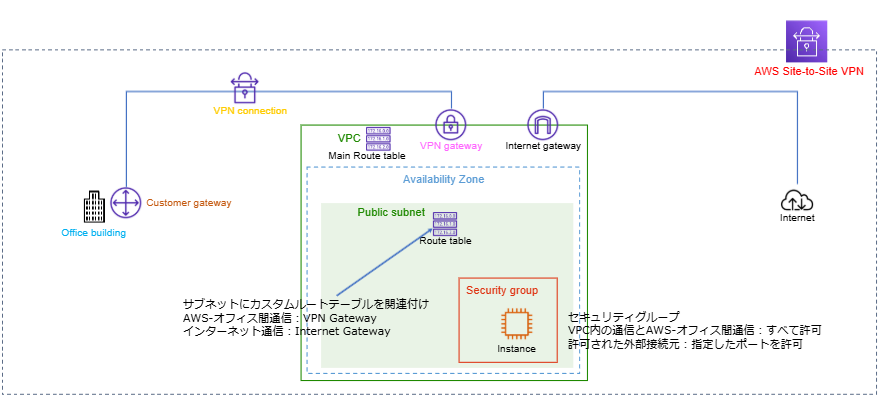

EC2インスタンスとオフィス接続
EC2インスタントとオフィスやインターネットとの通信イメージです。
1. EC2インスタンスが所属するサブネットにカスタムルートテーブルが関連付けられます。
2. カスタムルートテーブルに、オフィス向け通信は
仮想プライベートゲートウェイ経由、を設定
3. カスタムルートテーブルに、VPC内部およびオフィス以外の通信は
インターネットゲートウェイ経由、を設定
4. セキュリティグループのインバウンドルール、アウトバウンドルールに
許可する通信の種類を設定
※以前に在籍していた環境では、セキュリティグループのインバウンドルールに、
・オフィスとの通信は一部の種類を除いて許可
・インターネットとの通信は、HTTPおよびHTTPS通信のみ許可
を設定していました。
■参考文書：
https://docs.aws.amazon.com/ja_jp/vpc/latest/userguide/vpn-connections.html
https://docs.aws.amazon.com/ja_jp/vpn/latest/s2svpn/VPC_VPN.html
https://docs.aws.amazon.com/ja_jp/vpn/latest/s2svpn/how_it_works.html

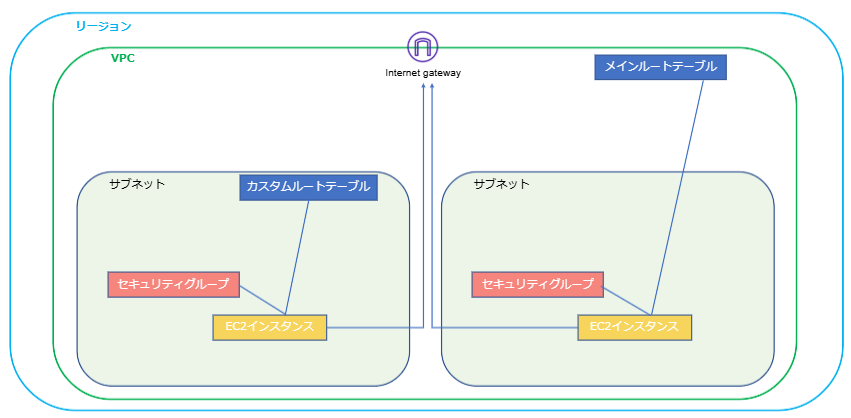

簡単な図で見るEC2インスタンスと
ルートテーブル、セキュリティグループ
EC2インスタンス、ルートテーブル、セキュリティグループの関係を
簡単な図で表しています。
下図左のサブネットにはカスタムルートテーブルが関連付けられ
EC2インスタンスは、通信の経路情報をカスタムルートテーブルで確認します。
許可される通信の種類をセキュリティグループで確認します。
一方、下図右のサブネットにはカスタムルートテーブルは関連付けられていないため
EC2インスタンスは、通信の経路情報をVPCのメインルートテーブルで確認します。
許可される通信の種類をセキュリティグループで確認します。
まとめ
この回で挙げた例は、たいへんシンプルです。
・AWSと外部ネットワークの接続は、さまざまな方法があります。
・通信は、ルートテーブルで経路判断し、セキュリティグループで設定した種類が許可されます。
・ルートテーブルは運用に応じて、メインルートテーブルやカスタムルートテーブルを利用します。
今後、プライベートサブネットと外部ネットワークの通信や、HTTPS通信のイメージも投稿できれば
と思います。
